Rubingatan - volymberäkningar

I samband med detaljplaneringen av nya bostäder vid Rubingatan i Göteborg fick Bergab i uppdrag att beräkna mängden schaktmassor. Schaktarbeten är mycket kostnadsdrivande, varför det är viktigt att hantera denna fråga så tidigt som möjligt i ett projekt. Detaljplaneringen omfattar sex planerade flerbostadshus, placerade vid en slänt, längs Rubingatan.

Beställaren efterfrågade en sammanställning av schaktmassorna med avseende på volym och area, fördelat på jord- och bergschakt. Då ingen bergteknisk undersökning utförts var tillgången på underlag begränsad, vilket innebar att platsens jorddjup var okänt. Eftersom terrängen var kuperad, och för att minimera kostnaderna för kund, beslutade vi att utföra en geologisk okulärbesiktning av platsen.

Våra geologer bedömde att berget låg mycket ytligt (litet jorddjup) och att schaktmassorna således skulle komma att bestå av mestadels berg.

Beräkningarna av schaktmassorna utfördes i modell, baserat på kartutdrag från Göteborg Stad i kombination med projekteringsunderlag från arkitekt och information från den geologiska okulärbesiktningen. Utformningen av bergschakten anpassades med hänsyn till tänkt utförande och hänsyn togs till antagande om grundläggningsmetoden platta på mark samt erforderlig marginal till husliv.

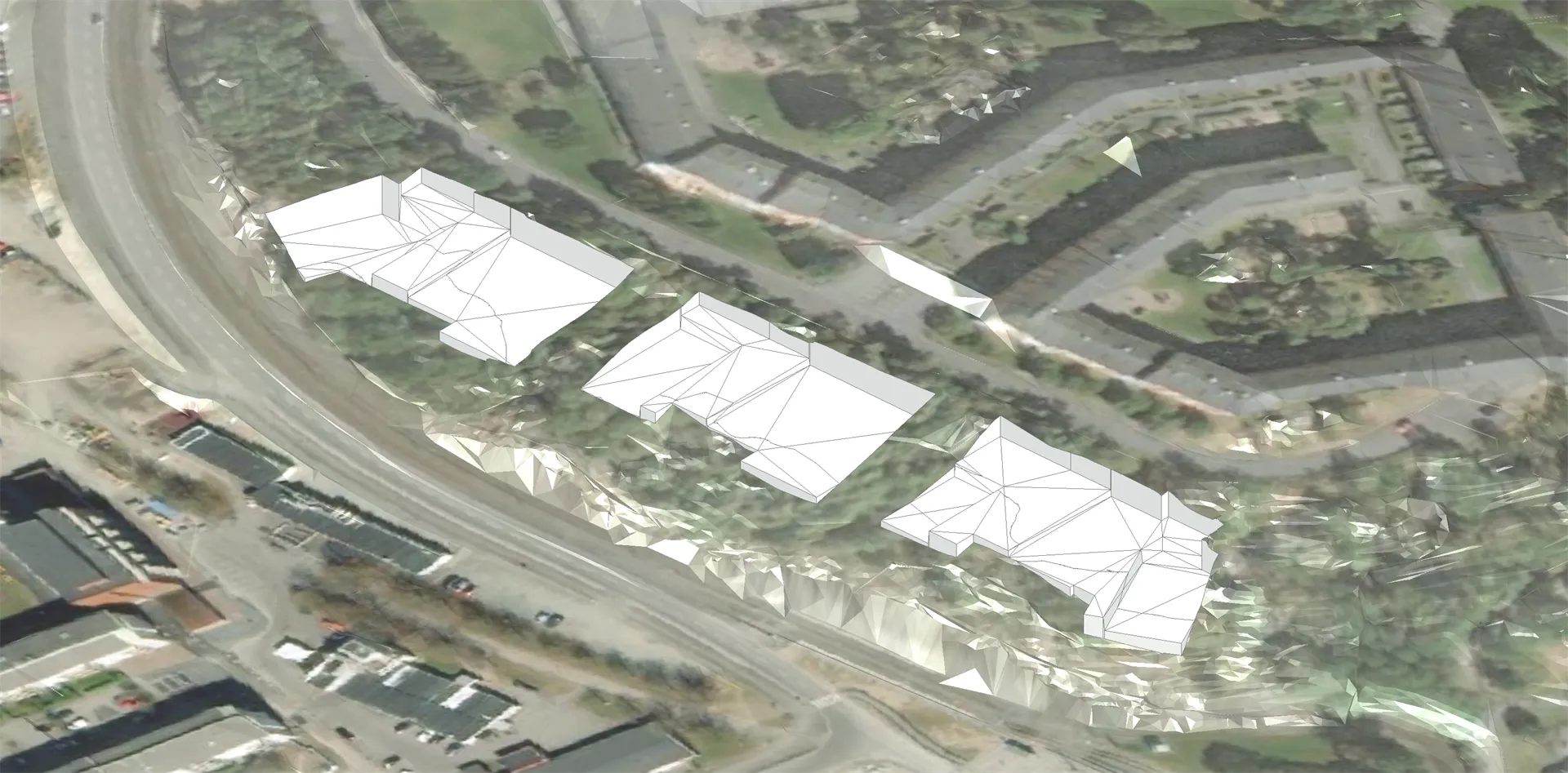

En tredimensionell modell med markyta, bergöveryta och byggnader upprättades i AutoCAD Civil 3D, där volym- och areaberäkningar utfördes. Vid redovisning av nettomassorna redovisades endast bortschaktning av massor. Det noterades att delar av massorna potentiellt hade kunnat återanvändas som fyllnadsmaterial under byggnaderna, vilket presenterades men inte inkluderades i nettoredovisningen.

Beräkningarna gav ett tydligt underlag för fortsatt projektering och skapade en god förståelse av schaktmassornas storlek och innehåll.
