Kärnkartering Trafikverket

Under juni 2026 utförde Bergab kärnkartering på uppdrag av Trafikverket. Inför projektering av den nya järnvägen mellan Göteborg och Borås behövdes information om bergkvaliteten längs sträckan genom Bollebygd. Tiden var knapp, men i och med att vi på Bergab karterar i våra egna lokaler kunde vi ta emot kärnorna och inleda karteringen omgående. Våra lokaler, både i Solna och i Göteborg, är utrustade med den utrustning och de verktyg som krävs för en effektiv och säker kartering.

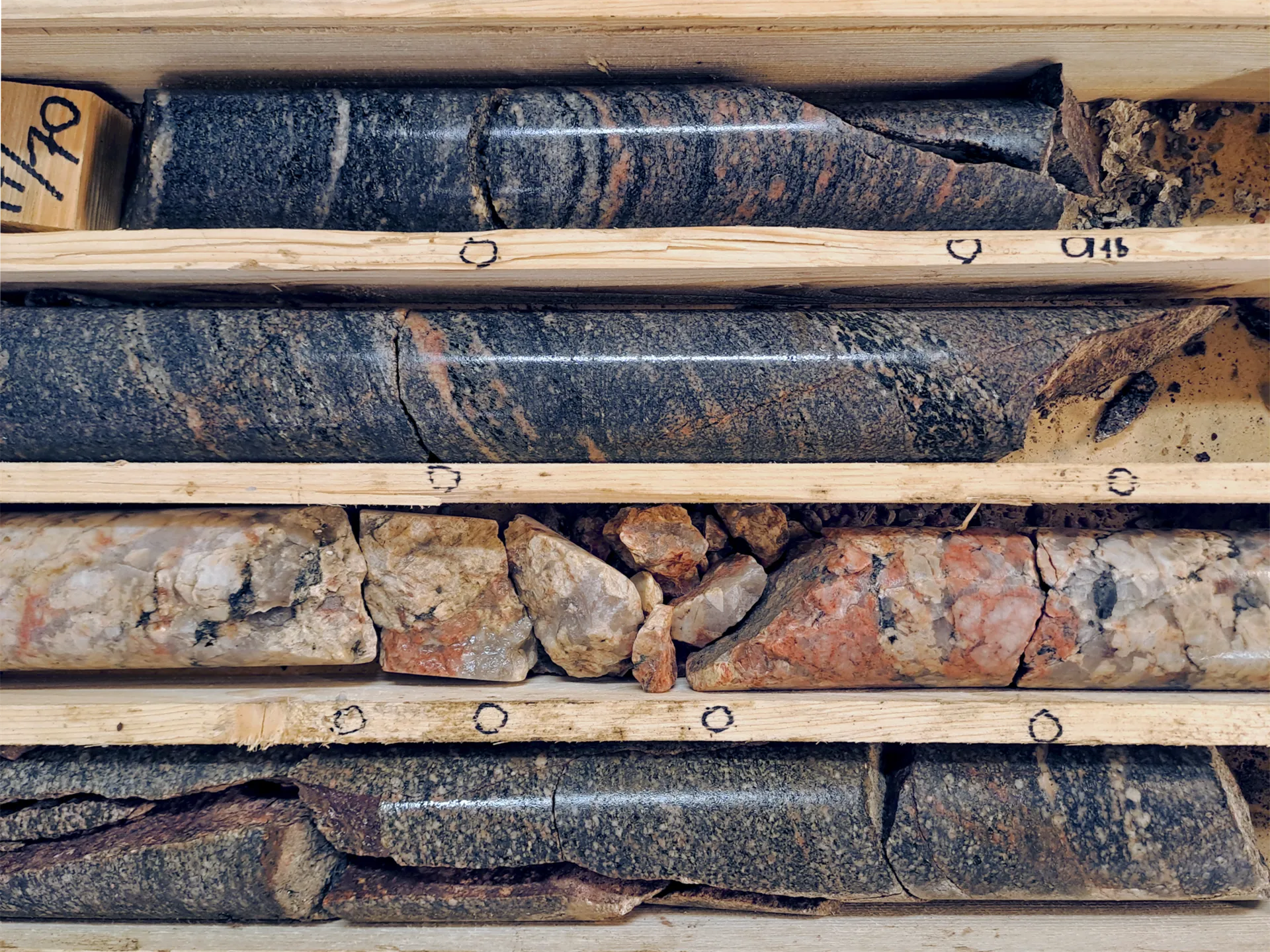

Uppdraget omfattade kartering av 3 borrkärnor där varje kärna var mellan 40 och 55 m lång. Kärnorna karterades med avseende på bergkvalitet enligt både Q- och RMR-systemet. Berget bestod av gnejs med pegmatitiska inslag och bedömdes hålla en övervägande god kvalitet, även om det förekom sprickor med sämre sprickegenskaper. Informationen kommer vara värdefull vid projektering av tekniska lösningar för den nya järnvägen.  Eftersom kärnorna var orienterade kunde även orienteringen hos exempelvis sprickor och foliationen mätas in. Hos två av kärnorna förekom kärnförlust nära ytan.

Vid upptag av fysisk borrkärna är kärnförlust inte ovanligt och borrhålsfilmning kan då användas för verifiering av dess omfattning samt generellt ge en högre kontroll på djupangivelser längs med hela hålet. Vi utför regelbundet kartering genom borrhålsfilmning, s.k. optical televiewer (OTV), där vi använder programvaran WellCAD för bearbetning och redovisning av data. Resultatet blir likt ett virtuellt orienterat borrhål med information om bl.a. bergarter, strukturer och sprickor.

Bergab har varit och är delaktiga i ett flertal projekt där vi utför borrkärnekartering, från planeringsstadiet av borrprogram till sammanställning och levererat underlag åt kund. Våra geologer har lång erfarenhet av att kartera borrkärna från en rad olika fokusområden, inom så väl stora som små infrastrukturprojekt samt gruv- och bergtäktsverksamhet. Karteringens detaljgrad anpassas alltid efter varje projekt och beroende på vilken information som efterfrågas av våra kunder.
